مشکلات رایج نوار نقاله و روش‌های رفع آن‌ها

خرابی نوار نقاله می‌تواند از یک انحراف ساده تسمه شروع شود و در صورت بی‌توجهی، به توقف خط و آسیب دیدن قطعاتی مثل رولیک، پولی یا موتور منجر شود. شناخت علائم خرابی و پیدا کردن علت اصلی، اولین قدم برای جلوگیری از تعمیرات تکراری و هزینه‌های اضافی است. در این راهنما، رایج‌ترین مشکلات نوار نقاله، علت ایجاد آن‌ها، روش عیب‌یابی و راهکار برطرف کردنشان را بررسی می‌کنیم تا بتوانید مشکل را سریع‌تر و اصولی‌تر تشخیص دهید.

رایج‌ترین مشکلات نوار نقاله چیست؟

نوار نقاله معمولا زمانی دچار مشکل می‌شود که یکی از اجزای اصلی مثل تسمه، رولیک، پولی، سیستم کشش یا مجموعه محرک از تنظیم خارج شده یا فرسوده شده باشد. البته همیشه نمی‌توان خرابی را فقط به یک قطعه نسبت داد؛ برای مثال، انحراف تسمه ممکن است از تنظیم نبودن رولیک، بارگیری نامتقارن، تجمع مواد یا حتی ناهم‌ترازی شاسی ناشی شود. به همین دلیل، در عیب‌یابی نوار نقاله باید علاوه بر علامت خرابی، علت اصلی ایجاد آن هم بررسی شود.

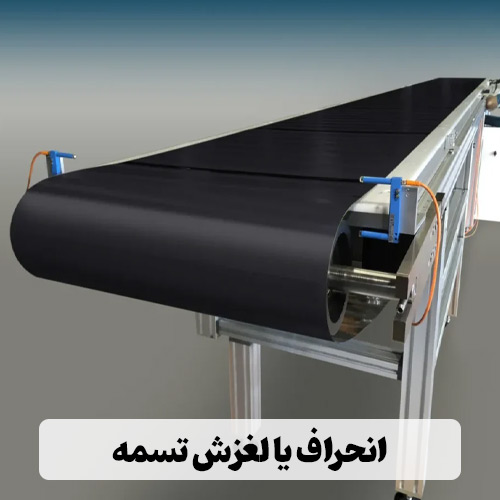

انحراف یا ناهمراستایی تسمه

یکی از رایج‌ترین مشکلات نوار نقاله، حرکت تسمه به سمت چپ یا راست به جای حرکت در مرکز مسیر است. تنظیم نبودن رولیک‌ها و پولی‌ها، کشش نامساوی تسمه، بارگیری خارج از مرکز و تجمع مواد روی رولیک یا پولی از علل انحراف نوار نقاله هستند. برای رفع مشکل، ابتدا باید مشخص شود تسمه در کدام قسمت و تحت چه شرایطی از مسیر خارج می‌شود؛ سپس هم‌راستایی رولیک‌ها، پولی‌ها، وضعیت شاسی، کشش تسمه و نحوه بارگیری بررسی شود. صرفا تنظیم کردن یک رولیک بدون پیدا کردن علت اصلی، معمولا مشکل را موقتی برطرف می‌کند و حتی ممکن است باعث سایش لبه تسمه شود.

لغزش تسمه نقاله

در لغزش، تسمه نسبت به پولی محرک حرکت مناسبی ندارد و معمولا هنگام افزایش بار، سرعت تسمه افت می‌کند یا تسمه روی پولی سر می‌خورد. کشش ناکافی، فرسودگی یا آلودگی سطح پولی، رطوبت، روغن و اضافه‌بار از عوامل مهم این مشکل هستند. برای رفع لغزش باید ابتدا وضعیت کشش تسمه و سطح پولی محرک بررسی و آلودگی یا مواد چسبیده به آن برطرف شود. اگر مشکل با وجود کشش مناسب ادامه داشت، باید میزان بار، وضعیت روکش یا Lagging پولی و مجموعه محرک نیز بررسی شود. افزایش بی‌دلیل کشش تسمه راهکار مناسبی نیست و می‌تواند فشار بیشتری به تسمه و یاتاقان‌ها وارد کند.

سایش و پارگی تسمه

سایش لبه‌ها، ترک‌خوردگی سطح، نازک شدن روکش و پارگی‌های موضعی معمولا نشانه وجود یک مشکل در شرایط کاری یا اجزای مسیر نوار نقاله هستند. انحراف مداوم تسمه، تماس با سازه، گیرکردن اجسام خارجی، بارگیری نامناسب، ضربه مواد سنگین و فرسودگی قطعات می‌توانند سرعت خرابی تسمه را افزایش دهند.

اگر تسمه فقط در یک قسمت خاص دچار سایش شده، همان ناحیه باید با دقت بررسی شود؛ چون ممکن است رولیک، شاسی یا پولی در آن قسمت مشکل داشته باشد. در صورت پارگی نیز صرفا تعویض تسمه کافی نیست و باید علت ایجاد پارگی برطرف شود تا تسمه جدید دوباره با همان مشکل مواجه نشود.

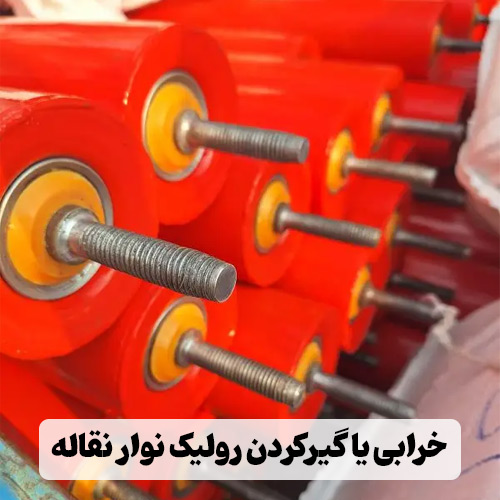

خرابی یا گیرکردن رولیک

رولیک باید آزادانه و بدون صدای غیرعادی بچرخد. گیر کردن یا کند شدن آن معمولا به خرابی بلبرینگ، ورود گرد و غبار و مواد به مجموعه، فرسودگی یا تجمع مواد روی سطح رولیک مربوط است. رولیک معیوب می‌تواند اصطکاک تسمه را افزایش دهد و در ادامه باعث سایش تسمه، انحراف و حتی افزایش بار وارد شده به سیستم محرک شود.

در صورت مشاهده صدای غیرعادی، چرخش سخت یا توقف یک رولیک، ابتدا باید علت گیرکردن مشخص شود. اگر بلبرینگ یا خود رولیک آسیب دیده باشد، تعویض آن معمولا راهکار مطمئن‌تری از ادامه کار با قطعه معیوب است.

خرابی پولی و بلبرینگ

پولی‌ها، به خصوص پولی محرک، نقش مهمی در انتقال نیرو و حرکت صحیح تسمه دارند. فرسودگی سطح پولی، تجمع مواد، ناهم‌راستایی یا خرابی بلبرینگ می‌تواند باعث لغزش، لرزش، صدای غیرعادی و حتی انحراف تسمه شود. در عیب‌یابی این بخش، علاوه بر خود پولی باید وضعیت بلبرینگ، شفت، هم‌راستایی و سطح تماس با تسمه نیز بررسی شود. اگر بلبرینگ دچار لقی، صدا یا افزایش دما شده باشد، ادامه کار می‌تواند خرابی را به سایر اجزای سیستم منتقل کند.

تجمع و برگشت مواد روی تسمه

بخشی از مواد، مخصوصا مواد مرطوب و چسبنده، ممکن است بعد از عبور از نقطه تخلیه همچنان به سطح تسمه بچسبد و در مسیر برگشت باقی بماند. این پدیده که به Carryback معروف است، فقط یک مشکل نظافتی نیست؛ مواد برگشتی می‌توانند روی رولیک‌ها و پولی‌ها جمع شوند، قطر موثر آن‌ها را تغییر دهند و در نهایت باعث انحراف تسمه و فرسودگی قطعات شوند. برای کنترل آن باید عملکرد سیستم تمیزکننده تسمه، به خصوص اسکریپرها و تیغه‌های پاک‌کننده بررسی شود. فرسودگی تیغه، تنظیم نامناسب یا تماس ناکافی با تسمه باعث می‌شود مواد به طور کامل جدا نشوند.

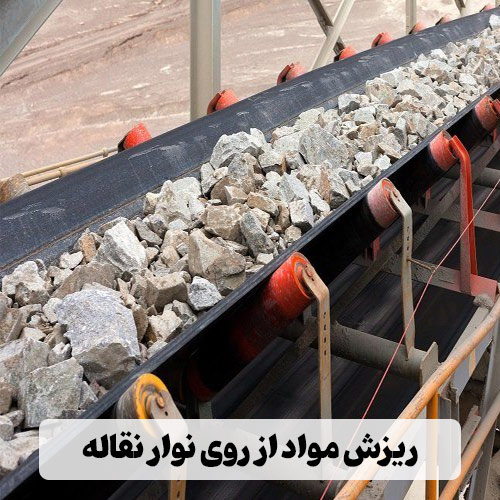

ریزش مواد از روی نوار نقاله

ریزش مواد معمولا در محل بارگیری، انتقال یا تخلیه بیشتر دیده می‌شود و می‌تواند ناشی از بارگیری خارج از مرکز، سرعت یا حجم نامناسب مواد، پر شدن بیش از ظرفیت تسمه و تنظیم نبودن مسیر تسمه باشد. برای رفع این مشکل ابتدا باید محل دقیق ریزش مشخص شود. اگر مواد از یک طرف تسمه می‌ریزند، نحوه بارگیری و وضعیت Tracking را بررسی کنید؛ اگر ریزش در نقطه انتقال اتفاق می‌افتد، شوت و تجهیزات آب‌بندی و هدایت مواد باید بررسی شوند. ادامه ریزش علاوه بر هدررفت مواد، می‌تواند باعث تجمع مواد در مسیر برگشت و ایجاد خرابی‌های ثانویه شود.

صدای غیرعادی و لرزش نوار نقاله

صدای جدید یا لرزش غیرعادی را نباید صرفا یک صدای معمولی در نظر گرفت. این علائم می‌توانند از رولیک آسیب‌دیده، بلبرینگ فرسوده، قطعات شل، نامتعادل بودن اجزای دوار یا مشکل در مجموعه محرک ناشی شوند. نکته مهم در این نوع عیب‌یابی، پیدا کردن محل دقیق ایجاد صدا یا لرزش است. اگر صدا از یک رولیک مشخص می‌آید، همان قطعه باید بررسی شود؛ اما اگر لرزش در بخش محرک یا گیربکس دیده می‌شود، بررسی پولی، شفت، کوپلینگ و گیربکس نیز ضروری است. ادامه کار با لرزش شدید می‌تواند خرابی را به سایر قطعات منتقل کند.

داغ شدن موتور یا گیربکس

افزایش غیرعادی دمای موتور یا گیربکس معمولا نشانه این است که سیستم برای انتقال بار تحت فشار بیشتری از حالت عادی قرار گرفته است. اضافه‌بار، اصطکاک بیش از حد، گیر کردن رولیک، مشکل در بلبرینگ‌ها، روانکاری نامناسب یا ایراد در خود موتور و گیربکس از علت‌های قابل بررسی هستند.

قبل از اینکه صرفا موتور یا گیربکس را تعویض کنید، باید ببینید آیا اجزای مسیر آزادانه حرکت می‌کنند و بار نوار در محدوده ظرفیت آن قرار دارد یا خیر. اگر داغ شدن همراه با صدای غیرعادی، افت توان یا نشتی روغن باشد، بررسی تخصصی مجموعه محرک ضروری‌تر است.

گیرکردن، توقف ناگهانی یا اضافه‌بار

توقف ناگهانی نوار نقاله می‌تواند به دلیل گیرکردن مواد در مسیر، مسدود شدن شوت یا نقطه انتقال، ورود جسم خارجی، بارگیری بیش از ظرفیت یا ایجاد مشکل در سیستم محرک اتفاق بیفتد. اضافه‌بار نیز فشار زیادی به موتور، گیربکس، تسمه و سایر اجزای انتقال وارد می‌کند.

در این شرایط، قبل از هرگونه بررسی یا تعمیر، برق دستگاه باید قطع و الزامات ایمنی و Lockout/Tagout رعایت شود. سپس مسیر انتقال، نقاط بارگیری و تخلیه، وضعیت تسمه و مجموعه محرک بررسی شود. رفع گیرکردگی بدون پیدا کردن علت اضافه‌بار یا انسداد، احتمال تکرار توقف را بالا می‌برد.

چگونه مشکل نوار نقاله را عیب‌یابی کنیم؟

عیب‌یابی نوار نقاله بهتر است مرحله به مرحله انجام شود؛ چون یک علامت مشخص، مثل انحراف تسمه یا صدای غیرعادی، می‌تواند چند علت مختلف داشته باشد. در عمل، تنظیم یا تعویض یک قطعه بدون پیدا کردن علت اصلی ممکن است مشکل را فقط برای مدت کوتاهی برطرف کند. بنابراین بهتر است از مشاهده علائم شروع کنید و بعد سراغ اجزای مرتبط بروید.

ابتدا علائم خرابی را شناسایی کنید

اول مشخص کنید دقیقا چه تغییری در عملکرد نوار نقاله ایجاد شده است؛ مثلا تسمه به یک سمت می‌رود، هنگام راه‌اندازی می‌لغزد، صدای غیرعادی ایجاد شده، لرزش دارد یا موتور بیش از حد معمول داغ می‌شود. همچنین دقت کنید مشکل در حالت خالی، هنگام بارگیری یا فقط در زمان راه‌اندازی اتفاق می‌افتد؛ این جزئیات می‌تواند مسیر عیب‌یابی را بسیار کوتاه‌تر کند.

محل شروع مشکل را پیدا کنید

بعد از شناسایی علامت، مسیر نوار را بررسی کنید تا مشخص شود مشکل از کدام نقطه شروع می‌شود. برای مثال، اگر تسمه در بیشتر مسیر درست حرکت می‌کند اما نزدیک پولی یا نقطه بارگیری منحرف می‌شود، همان محدوده باید با دقت بیشتری بررسی شود. در بسیاری از موارد، محلی که خرابی در آن دیده می‌شود با محل ایجاد علت یکسان نیست؛ بنابراین بهتر است مسیر را از قبل از نقطه شروع مشکل بررسی کنید.

تسمه، رولیک، پولی و شاسی را بررسی کنید

پس از مشخص شدن محدوده، وضعیت تسمه و اجزای مکانیکی اطراف آن را بررسی کنید. تسمه نباید لبه‌سایی، پارگی، کشیدگی نامتقارن یا آسیب در محل اتصال داشته باشد. رولیک‌ها باید آزادانه و بدون صدای غیرعادی بچرخند و پولی‌ها نیز از نظر هم‌راستایی، فرسودگی و تجمع مواد بررسی شوند. در کنار این موارد، شاسی و پایه‌ها را هم از نظر تاب‌برداشتن، جابه‌جایی یا خارج شدن از راستای صحیح کنترل کنید؛ چون حتی یک مشکل کوچک در ساختار می‌تواند باعث خرابی مکرر تسمه شود.

وضعیت بارگذاری و کشش تسمه را بررسی کنید

اگر اجزای مکانیکی مشکل واضحی ندارند، نحوه بارگیری و کشش تسمه را بررسی کنید. بارگذاری خارج از مرکز می‌تواند باعث انحراف تسمه شود و کشش ناکافی یا نامتوازن نیز می‌تواند به لغزش و مشکلات Tracking منجر شود. همچنین بررسی کنید که ظرفیت نوار بیش از حد مجاز نباشد و مواد به‌صورت یکنواخت وارد تسمه شوند.

پس از رفع مشکل، عملکرد نوار نقاله را تست کنید

بعد از انجام تعمیر یا تنظیم، کار را تمام‌شده در نظر نگیرید. نوار نقاله را ابتدا در حالت خالی و سپس در شرایط واقعی کاری بررسی کنید و ببینید آیا مشکل دوباره ظاهر می‌شود یا خیر. بهتر است هنگام راه‌اندازی، کارکرد بدون بار و کارکرد تحت بار وضعیت تسمه، صدا، لرزش، کشش و مسیر حرکت آن کنترل شود. اگر مشکل فقط هنگام بارگیری برمی‌گردد، احتمالا باید نحوه توزیع بار یا شرایط نقطه انتقال دوباره بررسی شود.

چگونه از خرابی‌های رایج نوار نقاله جلوگیری کنیم؟

پیشگیری از خرابی نوار نقاله بیشتر از اینکه به تعمیرات سنگین وابسته باشد، به بازرسی منظم و رسیدگی به ایرادهای کوچک قبل از تبدیل شدن به خرابی جدی بستگی دارد. مهم‌ترین اقدامات شامل موارد زیر می‌شوند:

• بازرسی منظم تسمه و اجزای نقاله: به صورت دوره‌ای وضعیت تسمه، رولیک‌ها، پولی‌ها، بلبرینگ‌ها، موتور و گیربکس را بررسی کنید تا نشانه‌هایی مثل سایش، ترک، صدای غیرعادی یا شل‌شدن قطعات زود تشخیص داده شود.
• تمیزکاری و جلوگیری از تجمع مواد: مواد ریخته‌شده و چسبیده به تسمه، رولیک و پولی را مرتب پاک کنید. تجمع مواد می‌تواند باعث افزایش اصطکاک، انحراف تسمه و فرسودگی سریع‌تر قطعات شود.
• بررسی کشش و هم‌راستایی تسمه: تسمه باید کشش مناسب و مسیر حرکت صحیح داشته باشد؛ شل بودن می‌تواند باعث لغزش و کشش بیش از حد باعث فشار به یاتاقان‌ها، شفت و موتور شود.
• تعویض به موقع قطعات فرسوده: رولیک گیر کرده، بلبرینگ پرصدا، تسمه آسیب‌دیده یا اسکریپر فرسوده را به امید اینکه فعلا کار می‌کند، نگه ندارید؛ خرابی یک قطعه می‌تواند به تسمه و سایر اجزا هم آسیب بزند.
• جلوگیری از بارگذاری بیش از ظرفیت: بار بیش از ظرفیت یا بارگیری نامتوازن فشار زیادی به تسمه و سیستم محرک وارد می‌کند و احتمال لغزش، توقف و داغ شدن موتور را افزایش می‌دهد. ظرفیت مجاز نوار و نحوه توزیع بار را رعایت کنید.

جدول مشکلات نوار نقاله، علت‌ها و روش‌های برطرف کردن آن‌ها





سوالات متداول درباره مشکلات رایج نوار نقاله

چرا تسمه نوار نقاله بعد از تعویض دوباره از مسیر خارج می‌شود؟

اگر تسمه جدید هم دوباره دچار انحراف می‌شود، احتمالاً مشکل از خود تسمه نیست و باید عواملی مثل ناهم‌راستایی شاسی و پولی‌ها، تنظیم نبودن رولیک‌ها، کشش نامتوازن یا حتی کجی محل اتصال تسمه بررسی شود. اصلاح مداوم تسمه بدون رفع این عوامل، مشکل را فقط به طور موقت پنهان می‌کند.

علت خرابی مکرر رولیک‌های نوار نقاله چیست؟

خرابی تکراری رولیک در یک قسمت مشخص معمولا بی‌دلیل نیست. اضافه‌بار، ضربه مواد، تجمع گردوغبار یا مواد روی رولیک، نفوذ آب و آلودگی به بلبرینگ یا فاصله‌گذاری نامناسب رولیک‌ها می‌تواند باعث خرابی زودهنگام شود. در این شرایط بهتر است علت محیطی و شرایط کاری هم بررسی شود، نه اینکه فقط رولیک تعویض شود.

چرا تسمه در قسمت اتصال یا محل وصله پاره می‌شود؟

اگر خرابی به طور مرتب از محل وصله شروع می‌شود، کیفیت یا نحوه اجرای اتصال تسمه باید بررسی شود. وصله نامناسب، کشش بیش از حد، قطر نامناسب پولی یا اجرای نادرست عملیات اتصال می‌توانند عمر محل اتصال را کاهش دهند.

چرا تسمه فقط هنگام بارگیری منحرف می‌شود؟

اگر تسمه در حالت خالی درست حرکت می‌کند اما هنگام بارگیری منحرف می‌شود، نحوه و محل ورود مواد را بررسی کنید. بارگیری خارج از مرکز یا تنظیم نبودن شوت می‌تواند تسمه را به یک سمت هدایت کند.

چرا بعد از تمیز کردن نوار نقاله، باز هم زیر دستگاه مواد جمع می‌شود؟

احتمالا مشکل Carryback برطرف نشده است. فرسودگی یا تنظیم نامناسب اسکریپر می‌تواند باعث باقی ماندن مواد روی تسمه و ریزش آن در مسیر برگشت شود.
