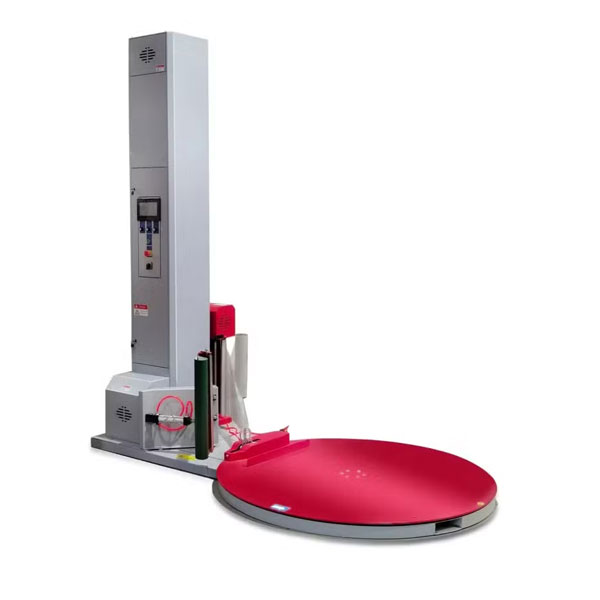

نحوه نصب، راه‌ اندازی و آموزش کار با دستگاه استرچ پالت

نصب دستگاه استرچ پالت فقط به قرار دادن دستگاه در خط بسته‌بندی و اتصال برق خلاصه نمی‌شود؛ جانمایی درست، تراز بودن، تنظیم کشش فیلم و آموزش اپراتور مستقیم روی کیفیت بسته‌بندی و عملکرد دستگاه اثر می‌گذارند. سازندگان این تجهیزات نیز آماده‌سازی محل، تنظیم متناسب با نوع بار و آموزش کاربر را از مراحل مهم راه‌اندازی می‌دانند. در این راهنما، مراحل نصب، راه‌اندازی، تنظیم و کار با دستگاه استرچ پالت را به صورت کاربردی بررسی می‌کنیم تا دستگاه از همان شروع کار، متناسب با شرایط واقعی خط تولید تنظیم شود.

قبل از نصب دستگاه استرچ پالت چه مواردی را بررسی کنیم؟

قبل از انتقال دستگاه استرچ پالت به سالن تولید یا انبار، بهتر است محل نصب از نظر ابعاد، دسترسی، برق و شرایط کف بررسی شود. این کار فقط برای جا شدن دستگاه نیست؛ محل نامناسب می‌تواند رفت و آمد پالت را دشوار کند، ایمنی اپراتور را کاهش دهد یا بعدا باعث جابجایی دوباره دستگاه شود. به همین دلیل در پروژه‌های نصب، جانمایی دستگاه باید با توجه به مدل استرچ پالت، ابعاد پالت و نحوه گردش بار در سالن انجام شود.

• محل نصب: دستگاه در محلی قرار بگیرد که فضای کافی برای عملکرد کامل آن و فعالیت ایمن اپراتور وجود داشته باشد. ابعاد مورد نیاز بسته به مدل دستگاه متفاوت است.
• فضای دسترسی: اطراف دستگاه باید برای تعویض رول استرچ، سرویس، تعمیرات و دسترسی به تابلو کنترل فضای مناسبی داشته باشد.
• برق مورد نیاز: ولتاژ، تعداد فاز و توان برق محل باید با مشخصات فنی دستگاه مطابقت داشته باشد. بهتر است زیرساخت برق قبل از نصب آماده شود.
• کف و تراز بودن: دستگاه باید روی سطحی صاف، محکم و تراز قرار گیرد تا اجزای مکانیکی به درستی کار کنند. کف همچنین باید تحمل وزن دستگاه، پالت و تجهیزات جابجایی را داشته باشد.
• مسیر ورود پالت و لیفتراک: مسیر ورود و خروج پالت باید از نظر عرض راهرو، فضای مانور لیفتراک و دسترسی به دستگاه بررسی شود تا جابجایی بار بدون برخورد یا مانور اضافی انجام شود.

نصب دستگاه استرچ پالت چگونه انجام می‌شود؟

نصب دستگاه استرچ پالت فقط به قرار دادن دستگاه در محل و اتصال برق محدود نمی‌شود. دستگاه باید طبق ترتیب مشخص جانمایی، تراز و در صورت نیاز تثبیت شود و بعد از نصب رول فیلم و بررسی اتصالات، برای راه‌اندازی اولیه آماده شود. رعایت ترتیب مراحل نصب به عملکرد صحیح و پایدار دستگاه کمک می‌کند.

جانمایی

ابتدا دستگاه در محل از قبل تعیین‌شده قرار می‌گیرد و موقعیت آن نسبت به مسیر ورود پالت، محل فعالیت اپراتور و تجهیزات اطراف بررسی می‌شود. در مدل‌های صفحه گردان باید امکان قرارگیری صحیح پالت روی مرکز صفحه نیز وجود داشته باشد.

تراز کردن

پس از استقرار، وضعیت دستگاه نسبت به سطح کف بررسی و در صورت نیاز تنظیم می‌شود. تراز بودن صحیح به خصوص در دستگاه‌های دارای صفحه گردان اهمیت دارد تا مجموعه مکانیکی در وضعیت مناسب کار کند و پالت نیز پایدار روی دستگاه قرار گیرد.

تثبیت دستگاه در صورت نیاز

بسته به مدل دستگاه، وزن تجهیزات، نوع کف و دستورالعمل سازنده ممکن است دستگاه یا بخش‌هایی از آن به کف مهار شوند. این کار باید پس از تعیین موقعیت نهایی انجام شود؛ چون جابجایی دستگاه بعد از سوراخ کاری و مهار، کار نصب را دوباره تکرار می‌کند.

اتصال برق

در مرحله بعد برق دستگاه مطابق مشخصات درج‌شده روی پلاک یا نقشه فنی متصل می‌شود. قبل از روشن‌کردن دستگاه باید ولتاژ، فرکانس، سیستم حفاظتی و اتصال زمین بررسی شود؛ برای بعضی مدل‌ها نیز مدار برق اختصاصی در نظر گرفته می‌شود.

نصب رول فیلم

رول استرچ روی نگهدارنده کالسکه قرار می‌گیرد و فیلم مطابق مسیر تعیین‌شده از میان رولرهای کشش عبور داده می‌شود. جهت قرارگیری رول و مسیر عبور فیلم مهم است؛ به خصوص در فیلم‌های دارای سطح چسبنده که سمت چسبنده باید در جهت صحیح قرار گیرد. پس از عبور فیلم استرچ، سر آن به پالت یا بار متصل می‌شود تا دستگاه برای تست اولیه آماده باشد.

راه‌اندازی و تنظیم دستگاه استرچ پالت

بعد از نصب، دستگاه باید با یک پالت واقعی تست و تنظیم شود. هدف این است که فیلم به‌اندازه کافی بار را مهار کند، بدون اینکه باعث له شدن محصول، پارگی فیلم یا ناپایداری پالت شود.

• کشش فیلم: میزان کشش باید طوری تنظیم شود که بار را محکم نگه دارد اما به محصول فشار بیش از حد وارد نکند. بارهای سبک یا حساس معمولاً به کشش کمتری نیاز دارند.
• سرعت صفحه: سرعت چرخش صفحه گردان با توجه به وزن، ارتفاع و پایداری بار تنظیم می‌شود. برای پالت‌های بلند یا ناپایدار بهتر است تست با سرعت پایین‌تر شروع شود و به تدریج افزایش پیدا کند.
• تعداد دور: تعداد دورهای بالا و پایین پالت باید به اندازه‌ای باشد که بار به خوبی مهار شود. افزایش بی‌دلیل تعداد دور فقط مصرف فیلم را بیشتر می‌کند.
• ارتفاع پیچش: سنسور ارتفاع باید انتهای بار را به درستی تشخیص دهد تا فیلم تا ارتفاع مناسب بالا برود و در صورت نیاز کمی روی لبه بالایی پالت همپوشانی ایجاد کند.
• تنظیم متناسب با بار: تنظیمات یک پالت سنگین و منظم با بار سبک، نامنظم یا شکننده یکسان نیست. سرعت، کشش، تعداد دور و الگوی پیچش باید متناسب با نوع محصول و میزان پایداری بار تنظیم شوند.

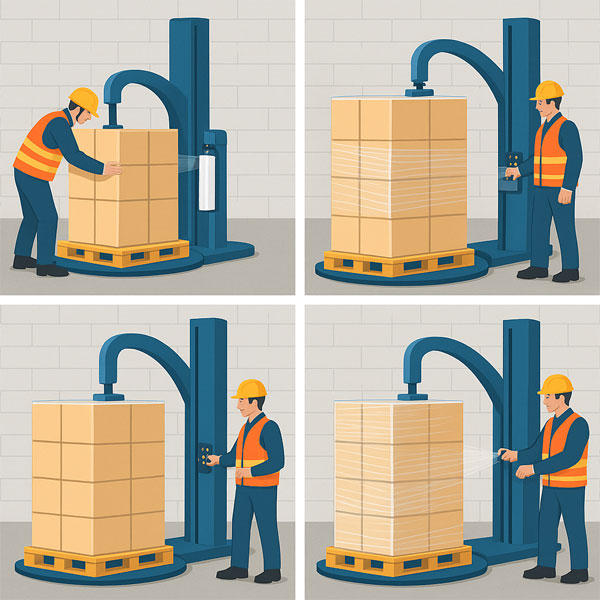

آموزش کار با دستگاه استرچ پالت؛ مراحل بسته‌بندی یک پالت

برای بسته‌بندی صحیح، پالت باید در موقعیت مناسب قرار بگیرد و تنظیمات دستگاه متناسب با وزن، ارتفاع و پایداری بار انتخاب شود. در ادامه چرخه بسته‌بندی اجرا و کیفیت پیچش قبل از خروج پالت بررسی می‌شود.

قرار دادن پالت

پالت را در موقعیت تعیین شده دستگاه قرار دهید. در مدل‌های صفحه‌گردان بهتر است بار تا حد امکان در مرکز صفحه باشد تا هنگام چرخش تعادل مناسبی داشته باشد.

نصب فیلم

رول فیلم را روی کالسکه نصب کرده و فیلم را طبق مسیر مشخص دستگاه از میان رولرها عبور دهید. سپس سر فیلم را مطابق دستورالعمل همان مدل دستگاه به قسمت پایین بار، گیره یا محل مخصوص نگهداری فیلم متصل کنید.

انتخاب برنامه و تنظیمات

برنامه بسته بندی و پارامترهایی مانند کشش فیلم، سرعت، تعداد دور بالا و پایین و سرعت حرکت کالسکه را متناسب با نوع بار انتخاب کنید. برای بار جدید بهتر است تنظیمات ابتدا با سرعت و فشار کنترل شده تست شوند.

شروع چرخه

پس از اطمینان از خالی بودن محدوده حرکت دستگاه، چرخه را شروع کنید. در دستگاه‌های نیمه‌اتوماتیک، صفحه یا بازو شروع به حرکت می‌کند و کالسکه فیلم در طول ارتفاع بار بالا و پایین می‌رود.

کنترل کیفیت پیچش

بعد از بسته‌بندی بررسی کنید که فیلم در قسمت پایین، میانی و بالای پالت پوشش مناسبی ایجاد کرده باشد، بار لق نباشد و فشار فیلم باعث تغییر شکل محصول نشده باشد. نیروی مهار مناسب در تمام ارتفاع بار یکی از معیارهای اصلی بسته‌بندی صحیح است.

پایان چرخه و جدا کردن فیلم

پس از توقف کامل دستگاه، فیلم را از رول جدا کرده و انتهای آن را روی بار ثابت کنید تا آزاد و آویزان نماند. در مدل‌های اتوماتیک این مرحله ممکن است توسط سیستم گیره و برش انجام شود.

انتقال پالت

پس از اطمینان از توقف کامل دستگاه و مناسب بودن بسته‌بندی، پالت را با لیفتراک یا جک پالت از دستگاه خارج کرده و به مرحله بعدی انبارش یا ارسال منتقل کنید.

نکات ایمنی هنگام کار با دستگاه استرچ پالت

کار با استرچ پالت زمانی ایمن است که اپراتور محدوده حرکت دستگاه را بشناسد، از تجهیزات ایمنی استفاده کند و هنگام سرویس یا رفع ایراد، دستگاه را از منبع انرژی جدا کند. رعایت این موارد به ویژه در مدل‌های صفحه‌گردان و بازوی گردان اهمیت بیشتری دارد.

نقاط متحرک

صفحه گردان، بازوی چرخان، کالسکه فیلم، رولرها و بخش‌های انتقال حرکت می‌توانند خطر گیر کردن لباس یا دست ایجاد کنند. هنگام کار دستگاه نباید دست یا ابزار وارد این قسمت‌ها شود و گاردهای ایمنی نیز نباید باز یا حذف شوند.

توقف اضطراری

اپراتور باید قبل از شروع کار محل دکمه Emergency Stop را بشناسد و مطمئن شود دسترسی به آن مسدود نیست. در صورت مشاهده حرکت غیرعادی، گیر کردن بار یا ایجاد شرایط خطرناک، از توقف اضطراری استفاده می‌شود.

عدم ورود به محدوده حرکت دستگاه

تا زمانی که دستگاه روشن و آماده حرکت است، فرد نباید وارد محدوده گردش صفحه، بازو یا سایر اجزای متحرک شود. دستگاه نباید زمانی روشن شود که فردی در مسیر حرکت آن قرار دارد.

ایمنی هنگام جابجایی پالت

ورود و خروج پالت با لیفتراک یا جک پالت باید بعد از توقف کامل دستگاه انجام شود. اپراتور نیز نباید بین پالت، دستگاه و تجهیزات اطراف قرار بگیرد؛ به خصوص هنگام عقب رفتن یا چرخش لیفتراک.

قطع برق قبل از سرویس

قبل از تعمیر، تمیزکاری، رفع گیرکردگی یا ورود به قسمت‌های داخلی دستگاه، صرفاً زدن دکمه توقف کافی نیست. دستگاه باید طبق دستورالعمل ایمنی از منابع انرژی جدا و در صورت لزوم فرآیند Lockout/Tagout اجرا شود تا امکان روشن‌شدن ناخواسته وجود نداشته باشد.

چک‌لیست نصب و راه‌اندازی دستگاه استرچ پالت

قبل از تحویل نهایی دستگاه، بهتر است موارد زیر به ترتیب بررسی شوند. این چک‌لیست کمک می‌کند مشکلات مربوط به جانمایی، اتصالات یا عملکرد اولیه قبل از شروع کار مداوم دستگاه مشخص شوند.





مشکلات رایج هنگام راه‌اندازی دستگاه استرچ پالت





اگر مشکل با بررسی‌های اولیه اپراتور برطرف نشد، از باز کردن یا تعمیر بخش‌های فنی دستگاه خودداری کنید و برای بررسی تخصصی به مقاله تعمیر و عیب‌یابی دستگاه استرچ پالت مراجعه کنید.

آموزش و سرویس دستگاه استرچ پالت توسط شیرزاد ماشین

شیرزاد ماشین البرز در حوزه طراحی و ساخت تجهیزات بسته‌بندی پالت، از جمله مدل‌های مختلف استرچ پالت، فعالیت دارد و نمونه‌هایی از دستگاه‌های استرچ رینگی و هود استرچ این مجموعه نیز در خطوط صنعتی به کار گرفته شده‌اند.

پس از نصب و راه‌اندازی دستگاه، آموزش نحوه کار، تنظیم پارامترهای اصلی، تعویض و نصب فیلم و نکات ایمنی به اپراتور کمک می‌کند دستگاه متناسب با شرایط واقعی خط تولید استفاده شود. همچنین در صورت نیاز به سرویس، تنظیم مجدد یا بررسی عملکرد دستگاه، می‌توان از خدمات فنی شیرزاد ماشین استفاده کرد. برای دریافت راهنمایی درباره نصب، آموزش اپراتور یا سرویس دستگاه استرچ پالت، از طریق شماره‌های درج شده در سایت با کارشناسان شیرزاد ماشین البرز در ارتباط باشید.
